性能
为了观察AMALPHA的接合状态，我公司采用了以下的试验方法。- 抗压抗剪强度试验
- 垂直抗拉强度试验
- 气密性试验（氦泄漏试验、浸水气密性试验）
评价用试片形状
-

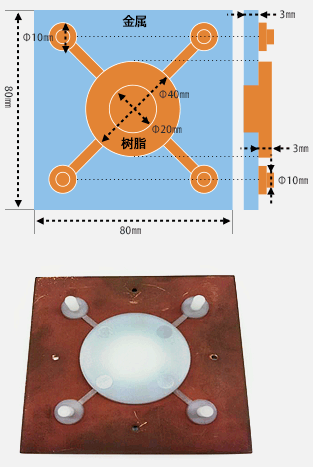

抗压抗剪试验和气密性试验用样品
-

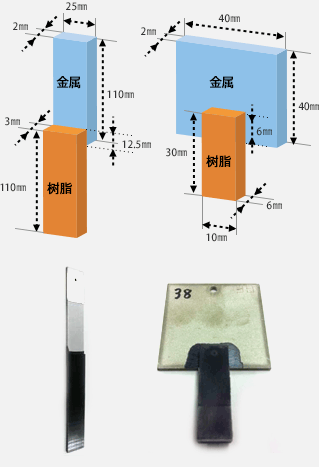

抗拉抗剪试验和抗压抗剪试验用样品
-

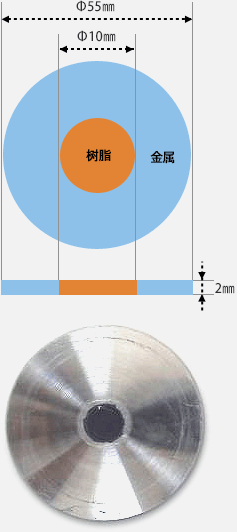

气密性试验用样品
-

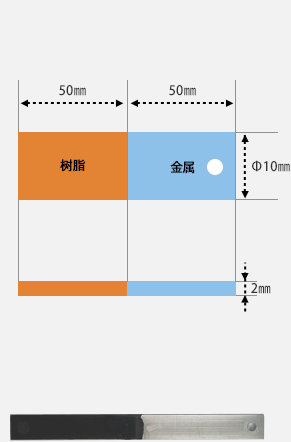

抗拉试验用样品
测定装置
-

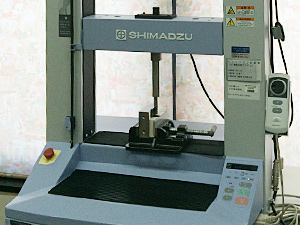

自动绘图仪（测定接合强度）
-

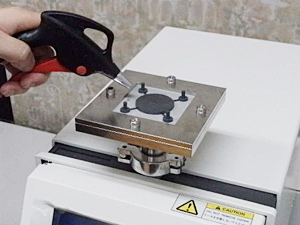

氦泄漏测定装置
-

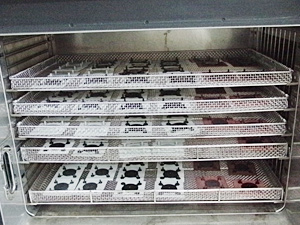

冷热循环试验装置
-

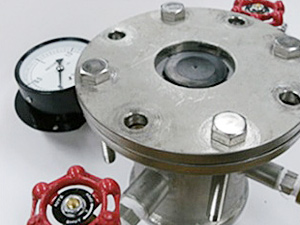

浸水气密性试验用夹具
测定方法
-

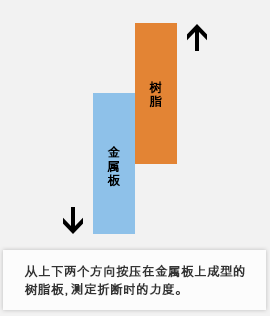

抗压抗剪强度
-

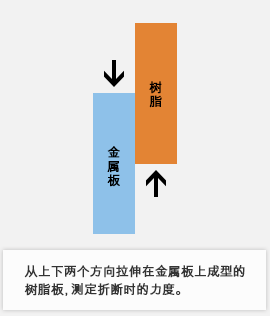

抗拉抗剪强度
-

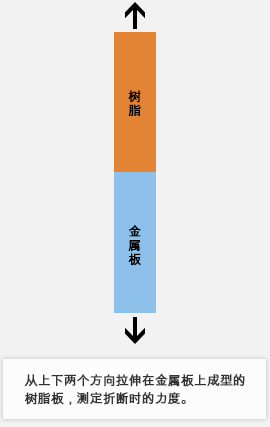

垂直抗拉强度
-

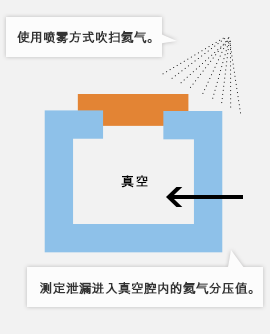

氦泄漏试验
-

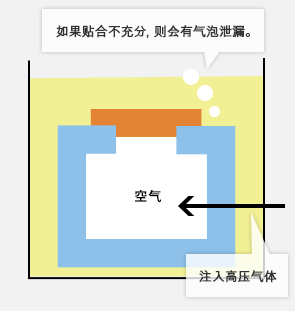

浸水气密性试验
-
强度试验结果（抗压抗剪）
| 金属 | 树脂 | 接合强度 |
|---|---|---|
| A5052 | PPS | 41.7MPa |
| C1100 | PPS | 36.8MPa |
| SUS304 | PPS | 40.9MPa |
强度试验结果（抗压抗剪）
| Al | SUS | Cu | |
|---|---|---|---|
| PPS | ○ | ○ | ○ |
| PA6 | ○ | ○ | ○ |
| PA66 | ○ | ○ | ○ |
| 苯酚树脂 | ○ | ○ | ○ |
| 环氧树脂 | ○ | ○ | ○ |
- ○：氦泄漏试验 1.0×10-10Pa・m3/sec以下（泄漏的检测极限值以下）
这些试验中的折断状态都显示是树脂折断，最终都只测量到了树脂的强度。但可以预测树脂和金属界面接合强度的真正数值要高于上述数值。
另外，在抗拉强度试验中，由于树脂中途折断，所以最终测出的数值为30MPa左右。
-

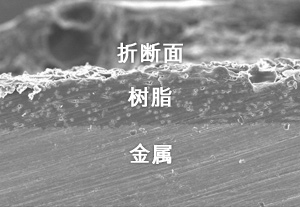

树脂折断面SEM
-
使用SEM观察折断的样品的树脂和金属接合界面，
可以得知界面的接合仍然完好。
