耐久性
AMALPHA接合，是树脂与金属的直接接合，在接合界面中不存在粘合剂等耐久性低的物质。
因此，树脂或金属不劣化，接合本身就不会劣化。

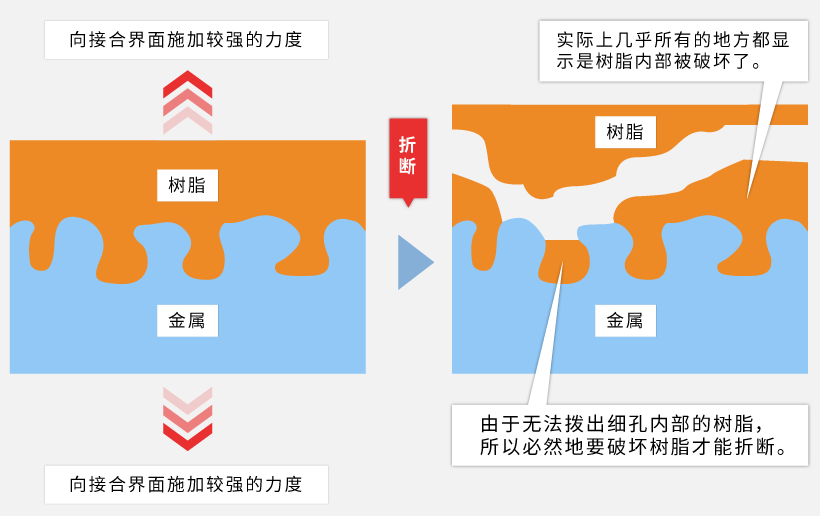

AMALPHA的接合机理
 |
我公司通过冷热循环试验和高温高湿试验来加速试片的劣化，但无起因于AMALPHA界面的劣化。
耐久试验结果
| 常态 | 冷热循环后 | 高温高湿后 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| -40℃,30min⇔150℃30min 1,000次循环 |
85℃,85%RH 1,000小时后 |
||||||||
| Al | SUS | Cu | Al | SUS | Cu | Al | SUS | Cu | |
| PPS | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 苯酚树脂 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 环氧树脂 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
-
冷热循环后产生龟裂的树脂
-
没有加入玻璃填料的非强化树脂，在冷热循环后树脂上发生龟裂的示
例（铝和苯酚树脂的接合样品）
