耐久性
アマルファ接合では樹脂と金属が直接接合しており、その界面には接着剤などの耐久性の低い物質が存在しません。
そのため、樹脂もしくは金属が劣化するまで接合が劣化しません。

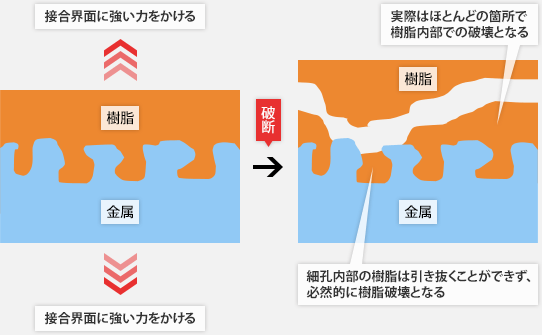

接合界面ではなく樹脂が壊れる図解
 |
当社ではヒートサイクル試験・高温高湿試験でテストピースを加速劣化させましたが、アマルファ界面に起因する劣化はありませんでした。
耐久試験結果
| 常態 | ヒートサイクル後 | 高温高湿後 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| -40℃,30min⇔150℃30min 1,000サイクル |
85℃,85%RH 1,000時間後 |
||||||||
| Al | SUS | Cu | Al | SUS | Cu | Al | SUS | Cu | |
| PPS | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| フェノール | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| エポキシ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
-
ヒートサイクル後に
クラックが入った樹脂 -
ガラスフィラーが入っていない非強化樹脂で、ヒートサイクル後に樹脂にクラックが発生した例。（アルミ・フェノール接合サンプル）
